TRASPORTO DI OGGETTI: Rete di separazione

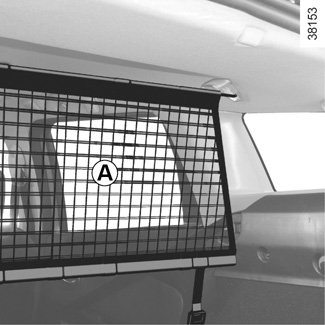

Rete di separazione A
Se presente sul veicolo, serve a separare gli animali o i bagagli trasportati dai passeggeri.
Può essere posizionata:
- dietro i sedili anteriori;
- dietro il sedile unico posteriore.
Montaggio della rete di separazione dietro i sedili anteriori
Nell’abitacolo, da entrambi i lati:
- sollevate la protezione 1 per accedere all’anello di fissaggio superiore della rete;
- fissate il gancio della cinghia della rete all’anello;

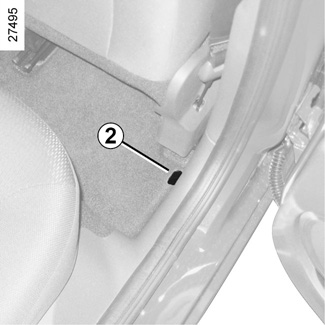

- per accedere all’anello di fissaggio inferiore della rete 2 quando la si utilizza per la prima volta, rivolgetevi alla Rete del marchio;
- dopo aver raggiunto il fissaggio inferiore, fissate il gancio della cinghia della rete all’anello 2;
- regolate la cinghia della rete in modo che sia ben tesa.
La rete di separazione dei bagagli è predisposta per trattenere una massa massima di 10 kg.
Rischio di lesioni.
Non posizionate la rete di separazione dei bagagli in questa posizione quando un passeggero occupa il sedile posteriore.
Montaggio della rete di separazione dietro il sedile unico posteriore
Nell’abitacolo, da entrambi i lati:

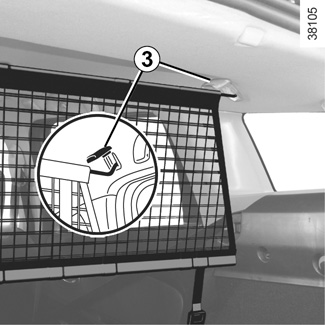

- sollevate la protezione 3 per accedere all’anello di fissaggio superiore della rete;
- fissate il gancio della cinghia della rete all’anello;

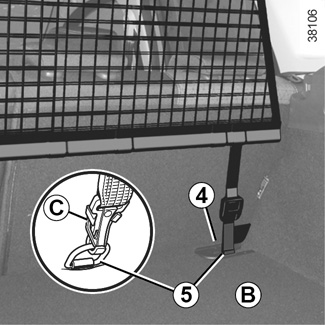

- nel bagagliaio, fissate tassativamente il gancio della cinghia di fissaggio inferiore della rete al gancio di fissaggio 5 contrassegnato dalla stampigliatura 7 (se il veicolo è dotato di pianale amovibile B, aprite lo sportellino 4 per accedere al gancio di fissaggio 5);
- regolate la cinghia C della rete in modo che sia ben tesa.
Stampigliatura

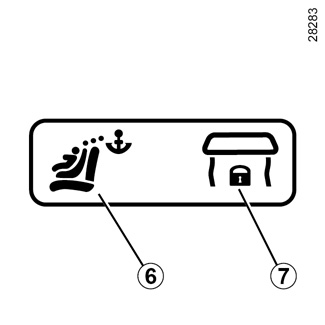

Una stampigliatura sul pianale del bagagliaio indica gli alloggiamenti degli anelli del sedile ISOFIX 6 e della rete di separazione 7.
Una stampigliatura sul pianale amovibile indica gli alloggiamenti degli sportellini di passaggio della cintura del sedile ISOFIX 6 e della rete di separazione 7.
La rete di separazione dei bagagli non deve essere utilizzata per trattenere o fissare gli oggetti.
Rischio di lesioni.
