FARI ANTERIORI: sostituzione delle lampadine

  • 1
  • 2
  • 3
  • 4
  • 5

Luce indicatrice di direzione

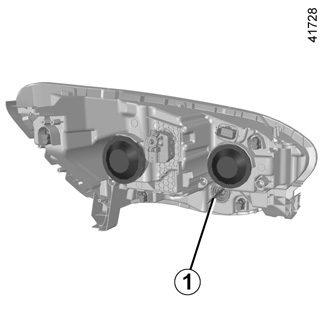

Ruotate il portalampada di un quarto di giro 1 ed estraete la lampadina.

Tipo di lampadina: PY21W.

Dopo aver rimontato la lampadina, accertatevi del corretto fissaggio.

Prima di qualsiasi intervento nel vano motore, disinserite tassativamente il contatto (consultate il paragrafo «Avviamento, spegnimento del motore» del capitolo 2).

Luce anabbagliante a lampadina alogena

Per sostituire la lampadina:

- staccate la protezione A;

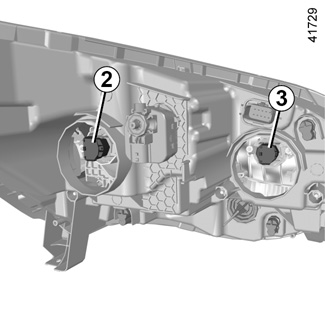

- ruotate di un quarto di giro il portalampada 2;

- estraete la lampadina.

Tipo di lampadina: H7.

Luce abbagliante a lampadina alogena

Per sostituire la lampadina:

- staccate la protezione B;

- ruotate di un quarto di giro il portalampada 3;

- estraete la lampadina.

Tipo di lampadina: H7.

Utilizzate tassativamente delle lampadine anti-U.V. 55W per non danneggiare il vetro in plastica dei fari.

Non toccate il vetro della lampadina. Tenetela per le estremità.

Dopo aver sostituito la lampadina, rimontate correttamente la protezione.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

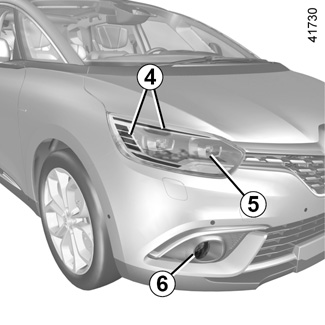

Luci abbaglianti/anabbaglianti con LED 5

Rivolgetevi alla Rete del marchio.

Luci diurne e di posizione 4

Rivolgetevi alla Rete del marchio.

Fari antinebbia a LED6

Disponibile a seconda dell’equipaggiamento.

Rivolgetevi alla Rete del marchio.

Luci antinebbia anteriori alogene 6

- Accedete al portalampada passando dalla parte sottostante del veicolo;

- sganciate lo sportellino;

- a seconda della versione del veicolo, scollegare il connettore;

- ruotate di un quarto di giro il portalampada.

Tipo di lampadina: H11 H16o a seconda del veicolo.

Disponibile a seconda dell’equipaggiamento.

Fari addizionali

Se si desidera dotare il veicolo di fari «antinebbia», rivolgetevi alla Rete del marchio.

A seconda della normativa locale o per precauzione, procuratevi presso la Rete del marchio una scatola di emergenza contenente una serie di lampadine e di fusibili.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Quando si interviene in prossimità del motore, quest’ultimo potrebbe essere caldo. Inoltre, l’elettroventola può azionarsi in ogni momento. La spia nel vano motore ha la funzione di ricordare tale condizione.

Rischio di lesioni

Qualsiasi intervento (o modifica) sul circuito elettrico deve essere effettuato da un Rappresentante del marchio che dispone dei pezzi necessari alla modifica, in quanto un collegamento scorretto potrebbe provocare il deterioramento dell’impianto elettrico (cablaggi, componenti, e in particolare l’alternatore).
