DISPLAY E INDICATORI

  • 1
  • 2
  • 3
  • 4
  • 5

Spia del minimo del livello dell’olio motore

All’avviamento del motore, il display sul quadro della strumentazione avvisa quando viene raggiunto il livello minimo di olio. LIVELLO DELL’OLIO MOTORE: informazioni generali.

Al primo avviso, è possibile eliminarlo premendo 1 «OK».

Gli avvisi successivi scompaiono automaticamente entro 30 secondi circa.

Quadro della strumentazione con indicazioni in miglia

(possibilità di passare in km/h)

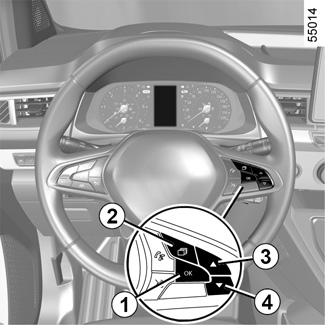

Veicoli non dotati di schermo multimediale

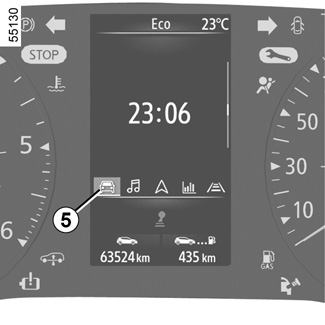

- A veicolo fermo, premere il tasto 2 tutte le volte necessarie per raggiungere la scheda 5;

- premere ripetutamente 34 per accedere a «Impostazioni», quindi premere 1 «OK»;

- ripetere la stessa operazione per accedere a «CRUSCOTTO», quindi «Unità».

Veicoli dotati di schermo multimediale.

Consultate il libretto d'istruzioni del sistema multimediale per selezionare il sistema audio.

Nota: in entrambi i casi, dopo aver scollegato la batteria, il computer di bordo torna automaticamente all’unità di misura originaria.

Per tornare alla modalità precedente, rifate la stessa operazione.

Per maggiori informazioni, consultare le istruzioni multimediali.

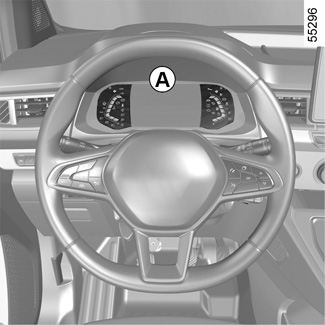

Quadro della strumentazione A

Si accende all'inserimento del contatto. L’accensione di alcune spie è accompagnata da un messaggio.

A seconda del veicolo, potete personalizzare il quadro della strumentazione con un contenuto e con colori diversi a scelta.

Per i veicoli dotati di uno schermo multimediale, consultate il libretto d'istruzioni del sistema multimediale.

Per veicoli non dotati di schermo multimediale MENU DI PERSONALIZZAZIONE DELLE REGOLAZIONI DEL VEICOLO.

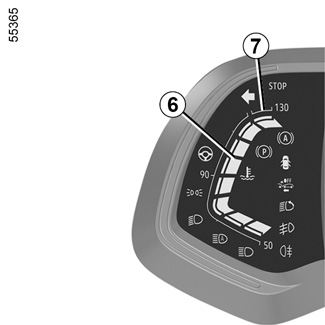

Indicatore della temperatura del liquido di raffreddamento 6

In normali condizioni di guida, l'indicatore 6 deve trovarsi prima della zona 7. Può avvicinarsi a questa zona in caso di utilizzo «intensivo». L'allarme scatta solo quando la spia ® si accende, accompagnata da un messaggio sul quadro della strumentazione e un segnale acustico.

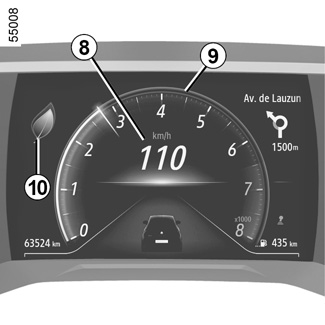

Indicatore di velocità 8

A seconda dello stile selezionato, il display varia.

Allarme acustico di eccesso di velocità

A seconda del veicolo e dal paese di commercializzazione, la spia si accende e viene emesso un segnale acustico. Questo segnale acustico viene emesso non appena il veicolo supera i 120 km/h. Questa spia rimane accesa per tutto il tempo in cui il veicolo procede a una velocità superiore a 120 km/h.

Contagiri 9

(scala x 1000)

È visualizzato in modo diverso secondo la personalizzazione scelta sul quadro della strumentazione A seconda dello stile selezionato, potrebbe non essere visualizzato.

Indicatore dello stile di guida 10 CONSIGLIO DI GUIDA, ECO GUIDA

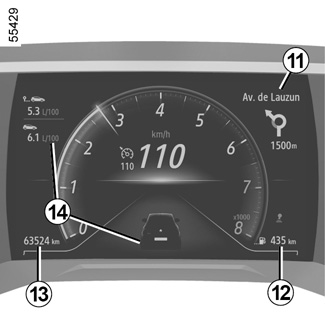

Informazioni multimediali 11

A seconda del veicolo, è possibile visualizzare le informazioni dalla schermata multimedia (bussola, telefono, navigazione, ecc.).

Per maggiori informazioni, consultare le istruzioni multimediali.

Autonomia prevedibile con il carburante residuo 12

Valore visualizzato dopo aver percorso 400 metri. COMPUTER DI BORDO: parametri di viaggio.

Contachilometri generale della distanza percorsa 13 COMPUTER DI BORDO: parametri di viaggio

Computer di bordo 14 COMPUTER DI BORDO: informazioni generali

Indicatore del livello di carburante 15

Se il livello è al minimo, la spia M integrata nell’indicatore è visualizzata in arancione unitamente a un segnale acustico. Affrettatevi a fare rifornimento.

Quadro della strumentazione B

Si accende all'inserimento del contatto. L’accensione di alcune spie è accompagnata da un messaggio.

A seconda del veicolo, è possibile personalizzare il quadro della strumentazione con colori diversi a scelta. Per i veicoli dotati di uno schermo multimediale, consultate il libretto d'istruzioni del sistema multimediale.

Per i veicoli non dotati di un sistema di navigazione, consultare il paragrafo «Menu di personalizzazione delle regolazioni del veicolo» del capitolo 1.

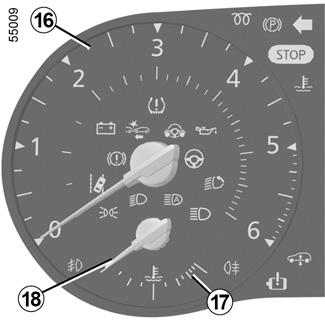

Contagiri 16

(scala x 1000)

Indicatore della temperatura del liquido di raffreddamento 18

In normali condizioni di guida, la spia 18 deve trovarsi prima della zona rossa 17. Può avvicinarsi a questa zona in caso di utilizzo «intensivo». L'allarme scatta solo quando la spia ® si accende, accompagnata da un messaggio sul quadro della strumentazione e un segnale acustico.

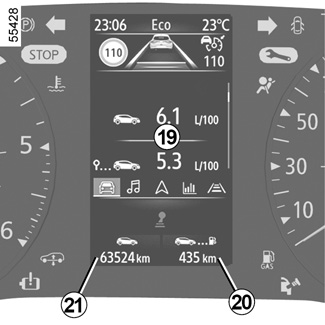

Computer di bordo 19

COMPUTER DI BORDO: informazioni generali

Autonomia prevedibile con il carburante residuo 20

Valore visualizzato dopo aver percorso 400 metri.

COMPUTER DI BORDO: parametri di viaggio

Contachilometri generale della distanza percorsa 21

COMPUTER DI BORDO: parametri di viaggio

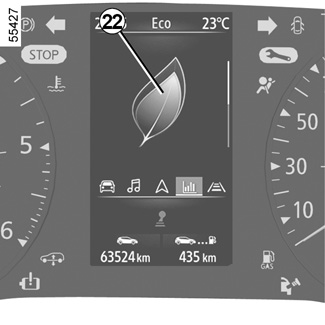

Indicatore dello stile di guida 22 CONSIGLIO DI GUIDA, ECO GUIDA

Indicatore del livello di carburante 24

Se il livello è al minimo, la spia M integrata nell’indicatore è visualizzata in arancione unitamente a un segnale acustico. Affrettatevi a fare rifornimento.

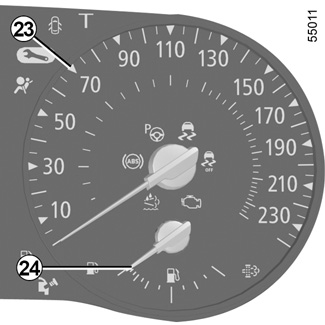

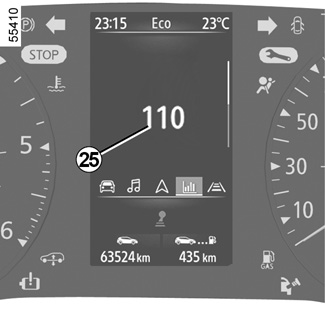

Indicatori di velocità 23 e, a seconda del veicolo, 25

(km o miglia all’ora)

Regolare la velocità solo in base all'indicatore di velocità omologato 23.

La spia 25 serve a titolo indicativo.

Allarme acustico di eccesso di velocità

A seconda del veicolo e dal paese di commercializzazione, la spia si accende e viene emesso un segnale acustico. Questo segnale acustico viene emesso non appena il veicolo supera i 120 km/h. Questa spia rimane accesa per tutto il tempo in cui il veicolo procede a una velocità superiore a 120 km/h.

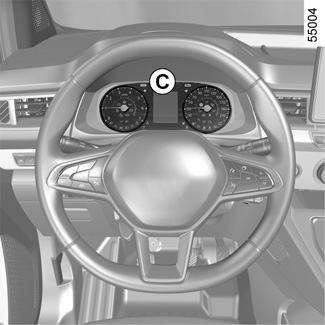

Quadro della strumentazione C

Si accende all'inserimento del contatto. L’accensione di alcune spie è accompagnata da un messaggio.

Contagiri 25

(scala x 1.000)

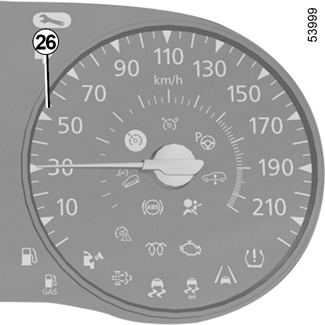

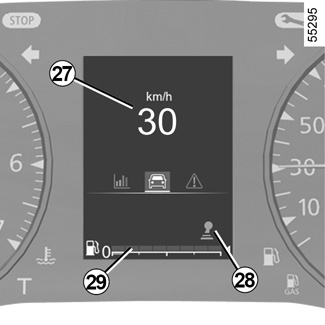

Indicatori di velocità 26 e, a seconda del veicolo, 27

(km o miglia all’ora)

Regolare la velocità solo in base all'indicatore di velocità omologato 26.

La spia 27 serve a titolo indicativo.

L'indicatore di cambio marcia 28 CONSIGLIO DI GUIDA, ECO GUIDA

Allarme acustico di eccesso di velocità

A seconda del veicolo e dal paese di commercializzazione, la spia si accende e viene emesso un segnale acustico. Questo segnale acustico viene emesso non appena il veicolo supera i 120 km/h. Questa spia rimane accesa per tutto il tempo in cui il veicolo procede a una velocità superiore a 120 km/h.

Indicatore del livello di carburante 29

Il numero di quadratini accesi indica il livello di carburante. Quando il livello è al minimo, il quadratini sono spenti e la spia di allarme riserva carburante lampeggia o, a seconda del veicolo, si accende.
