FARI ANTERIORI: sostituzione delle lampadine

  • 1
  • 2
  • 3
  • 4
  • 5

Accesso alle lampadine

Sul lato sinistro del veicolo, è necessario smontare il condotto d’aria A per accedere alle lampadine. Per farlo:

- togliete i fermi 3;

- svitate il bullone 2;

- premete la parte superiore dei fermi 1 di fissaggio per liberare il condotto d’aria A;

- fate scorrere il condotto d’aria A verso la parte anteriore del veicolo per liberarlo.

Dopo aver sostituito le lampadine, riposizionate tassativamente il condotto d’aria A. Per farlo, procedete analogamente, effettuando in senso inverso le operazioni precedenti.

Prima di qualsiasi intervento nel vano motore, disinserite tassativamente il contatto (consultate il paragrafo «Avviamento, spegnimento del motore» del capitolo 2).

Sul lato destro del veicolo, è necessario smontare il bocchettone di riempimento 4 del serbatoio di liquido lavavetri per accedere alle lampadine. Per farlo:

- svitate il bocchettone 4;

- tirate il bocchettone 4.

Quando si interviene in prossimità del motore, quest’ultimo potrebbe essere caldo. Inoltre, l’elettroventola può azionarsi in ogni momento. La spia nel vano motore ha la funzione di ricordare tale condizione.

Rischio di lesioni

Luce indicatrice di direzione

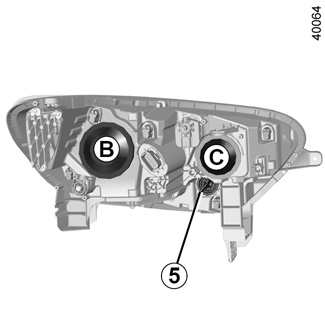

Ruotate di un quarto di giro il portalampada 5 ed estraete la lampadina.

Tipo di lampadina: PY21W.

Dopo aver rimontato la lampadina, accertatevi del corretto fissaggio.

Luce anabbagliante a lampadina alogena

Per sostituire la lampadina:

- staccate la protezione B;

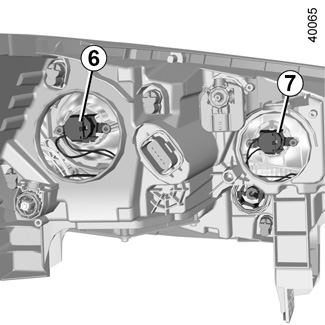

- ruotate di un quarto di giro il portalampada 6;

- estraete la lampadina.

Tipo di lampadina: H7.

Luce abbagliante a lampadina alogena

Per sostituire la lampadina:

- staccate la protezione C;

- ruotate di un quarto di giro il portalampada 7;

- estraete la lampadina.

Tipo di lampadina: H7.

Utilizzate tassativamente delle lampadine anti-U.V. 55W per non danneggiare il vetro in plastica dei fari.

Non toccate il vetro della lampadina. Tenetela per le estremità.

Dopo aver sostituito la lampadina, rimontate correttamente la protezione.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Luci abbaglianti/anabbaglianti con LED 9

Rivolgetevi alla Rete del marchio.

Luci diurne e di posizione 8

Rivolgetevi alla Rete del marchio.

Luci antinebbia anteriori alogene 10

Consultate la Rete del marchio sulla necessità di smontare il paraurti anteriore.

Tipo di lampadina: H11.

Luci antinebbia anteriori a LED 10

Rivolgetevi al Rappresentante del marchio.

A seconda della normativa locale o per precauzione, procuratevi presso la Rete del marchio una scatola di emergenza contenente una serie di lampadine e di fusibili.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Fari addizionali

Se si desidera dotare il veicolo di fari «antinebbia», rivolgetevi alla Rete del marchio.

Qualsiasi intervento (o modifica) sul circuito elettrico deve essere effettuato da un Rappresentante del marchio che dispone dei pezzi necessari alla modifica, in quanto un collegamento scorretto potrebbe provocare il deterioramento dell’impianto elettrico (cablaggi, componenti, e in particolare l’alternatore).
