DISPOSITIVI DI CORREZIONE E DI ASSISTENZA ALLA GUIDA

  • 1
  • 2
  • 3
  • 4
  • 5

- ABS (antibloccaggio delle ruote);

- ESC (controllo dinamico della stabilità) con controllo del sottosterzo e sistema di controllo della trazione;

- assistenza alla frenata d’emergenza;

- controllo della trazione avanzata;

- assistenza alla guida con un rimorchio;

- assistenza alla partenza in salita;

- ruote posteriori sterzanti.

Altri sistemi di assistenza alla guida sono descritti nelle pagine seguenti.

Sistema di antibloccaggio delle ruote (ABS)

In caso di frenata brusca, l’ABS permette di evitare il bloccaggio delle ruote, e quindi di gestire la distanza d'arresto e di mantenere il controllo del veicolo.

In queste condizioni, è possibile compiere manovre tenendo premuto a fondo il pedale del freno. Inoltre, questo sistema permette di ottimizzare le distanze d’arresto soprattutto su fondo stradale sdrucciolevole (fondo bagna- to,...).

Ogni attivazione del dispositivo si manifesta con un tremolio del pedale del freno. L’ABS non permette in alcun caso di migliorare le prestazioni «fisiche» legate all’aderenza tra pneumatico e fondo stradale. Le regole di prudenza devono essere tassativamente rispettate (distanza di sicurezza tra i veicoli,...).

In caso di emergenza, si consiglia di applicare sul pedale una pressione forte e continua. Non è necessario agire con pressioni ripetute (pompaggio). L’ABS modulerà lo sforzo applicato nell'impianto freni.

Queste funzioni costituiscono un contributo supplementare alla sicurezza in condizioni di guida critiche permettendo di adattare il comportamento del veicolo alla traiettoria di guida impostata dal conducente.

Le funzioni non intervengono al posto del conducente. Non consentono di ignorare i limiti di guida del veicolo incitandovi ad andare più veloci. Di conseguenza, in nessun caso sostituiscono la vigilanza o la responsabilità del conducente durante le manovre del veicolo (il conducente deve sempre prestare massima attenzione alle situazioni improvvise che possono verificarsi durante la guida).

Anomalie di funzionamento:

- © e x accese sul quadro della strumentazione con la visualizzazione dei messaggi “ABS controllare”, “Circuito freni controllare” e “ESC controllare”: disattivazione dell’ABS, dell'ESC e dell'assistenza alla frenata di emergenza. La frenata è sempre assicurata;

- x, D, © e ® accese sul quadro della strumentazione con la visualizzazione del messaggio “Guasto circuito freni”: indica un guasto dell’impianto freni.

In entrambi i casi consultate la Rete del marchio.

La spia ® vi impone, per la vostra sicurezza, di fermarvi tassativamente e subito compatibilmente con le condizioni del traffico. Spegnete il motore e non riavviatelo. Rivolgetevi alla Rete del marchio.

I freni continuano a funzionare. Tuttavia, è pericoloso frenare bruscamente e per questo motivo è necessario fermarsi immediatamente, compatibilmente con le condizioni del traffico. Rivolgetevi alla Rete del marchio.

Controllo dinamico della guida (ESC) con controllo del sottosterzo e sistema di controllo della trazione

Controllo dinamico della stabilità ESC

Questo sistema contribuisce a mantenere il controllo del veicolo nelle situazioni di guida «critiche» (evitare un ostacolo, perdita di aderenza in curva,...).

Principio di funzionamento

Un sensore presente nel volante permette di conoscere la traiettoria voluta dal conducente.

Altri sensori sparsi nel veicolo misurano la traiettoria reale.

Il sistema confronta la volontà del conducente rispetto alla traiettoria reale del veicolo ed eventualmente correggere la traiettoria controllando la frenata di alcune ruote e/o la potenza del motore. Se il sistema è attivato, la spia sul quadro della strumentazione lampeggia.

Controllo del sottosterzo

Questo sistema ottimizza l’azione dell’ESC in caso di marcato sottosterzo (perdita di aderenza dell'avantreno).

Sistema di controllo della trazione

Questo sistema limita lo slittamento delle ruote motrici e contribuisce al controllo del veicolo nelle partenze, in accelerazione o in decelerazione.

Principio di funzionamento

Grazie alla presenza di sensori nelle ruote, il sistema misura e confronta ad ogni istante la velocità di rotazione delle ruote motrici rilevando immediatamente la perdita di aderenza. Se una ruota comincia a slittare, il sistema fa intervenire i freni fino al ristabilimento della motricità compatibile con il livello di aderenza della ruota.

Il sistema agisce anche sul regime del motore adattandolo alle condizioni di aderenza delle ruote, indipendentemente dall’intervento del conducente sul pedale dell’acceleratore.

In alcune condizioni di guida (guida su terreno molto bagnato: neve, fango, ecc. o catene montate), il sistema può ridurre la potenza del motore per limitare lo slittamento delle ruote.

anomalie di funzionamento

Quando il sistema rileva un’anomalia di funzionamento, sul quadro della strumentazione compare il messaggio “ESC controllare” accompagnato dall’accensione delle spie © e . In questo caso, i sistemi ESC e di controllo della trazione sono disattivati.

Rivolgetevi al Rappresentante del marchio.

Assistenza alla frenata d’emergenza

Si tratta di un sistema complementare all’ABS che permette di ridurre gli spazi di frenata del veicolo.

Principio di funzionamento

Il sistema permette di rilevare una situazione di frenata d’emergenza. In tal caso, il servofreno sviluppa la potenza massima di frenata facendo intervenire così il sistema ABS.

L’intervento dell’ABS perdura finché non si rilascia il pedale del freno.

Accensione delle luci di segnalazione pericolo

A seconda del veicolo, queste luci possono accendersi quando si rallenta bruscamente.

Anticipo della frenata

A seconda della versione del veicolo, quando rilasciate rapidamente il pedale dell’acceleratore, l’impianto anticipa la frenata in modo da diminuire le distanze d’arresto.

Casi particolari

Quando si utilizza il regolatore di velocità:

- se utilizzate il pedale dell’acceleratore, quando lo rilascerete l’impianto può attivarsi;

- se non utilizzate il pedale dell’acceleratore, l’impianto non si attiverà.

anomalie di funzionamento

Quando il sistema rileva un’anomalia di funzionamento, sul quadro della strumentazione compare il messaggio “Circuito freni controllare” accompagnato dall’accensione della spia ©.

Rivolgetevi al Rappresentante del marchio.

Queste funzioni costituiscono un contributo supplementare alla sicurezza in condizioni di guida critiche permettendo di adattare il comportamento del veicolo alla traiettoria di guida impostata dal conducente.

Queste funzioni non intervengono al posto del conducente. Non consentono di aumentare i limiti di guida del veicolo e non incoraggiano ad andare più veloci. Di conseguenza, in nessun caso sostituiscono la vigilanza o la responsabilità del conducente durante le manovre del veicolo (il conducente deve sempre prestare massima attenzione alle situazioni improvvise che possono verificarsi durante la guida).

Controllo della trazione avanzato (controllo dell’aderenza)

Quando il veicolo ne è provvisto, il controllo dell’aderenza garantisce un più agevole controllo del veicolo in condizioni di presa ridotta (terreno friabile).

Queste funzioni costituiscono un contributo supplementare alla sicurezza in condizioni di guida critiche permettendo di adattare il comportamento del veicolo alla traiettoria di guida impostata dal conducente.

Le funzioni non intervengono al posto del conducente. Non consentono di ignorare i limiti di guida del veicolo incitandovi ad andare più veloci. Di conseguenza, in nessun caso sostituiscono la vigilanza o la responsabilità del conducente durante le manovre del veicolo (il conducente deve sempre prestare massima attenzione alle situazioni improvvise che possono verificarsi durante la guida).

Attivazione, disattivazione del sistema

Per attivare o disattivare la funzione sulla schermata multimediale, consultate il libretto di istruzioni del sistema multimediale, quindi selezionate la modalità:

« Auto »

Il messaggio “Controllo automatico della trazione avanzata” si accende per circa 15 secondi sul quadro della strumentazione.

Questa posizione garantisce un utilizzo ottimale in condizioni di strada normali (fondo stradale asciutto, bagnato, leggermente innevato, ecc.).

« Expert »

Questa posizione consente una gestione ottimale su terreni morbidi (fango, sabbia, foglie morte, ecc.). La modalità Expert utilizza il sistema di frenatura consentendo al guidatore di controllare la coppia del motore per migliorare la guida.

Il sistema passa automaticamente in modalità «Auto» quando la velocità supera i 40 km/h circa e sul quadro della strumentazione viene visualizzato il messaggio «Controllo automatico della trazione avanzata» per circa 15 secondi.

Nota: la modalità predefinita del sistema è “Auto".

Pneumatici

Quando si rende necessaria la sostituzione, bisogna montare sul veicolo soltanto pneumatici della stessa marca, dimensioni, tipo e struttura.

È necessario che siano identici a quelli che costituiscono l’equipaggiamento d’origine, ossia devono corrispondere a quelli raccomandati dalla Rete del marchio.

Assistenza alla guida con un rimorchio

Questo sistema aiuta a mantenere il controllo del veicolo in caso di un impiego con rimorchio. Rileva le oscillazioni provocate dalla trazione di un rimorchio in condizioni particolari di guida.

Condizioni di funzionamento

- La funzione deve essere attivata dalla Rete del marchio;

- il traino deve essere effettuato da un tecnico della Rete del marchio;

- il cavo deve essere omologato dalla Rete del marchio;

- il traino deve essere collegato al veicolo.

Principio di funzionamento

La funzione stabilizza il veicolo tramite:

- una frenata asimmetrica delle ruote anteriori per ridurre le oscillazioni provocate dal rimorchio;

- una frenata delle quattro ruote e una limitazione della coppia motore per ridurre la velocità del veicolo fino all’arresto delle oscillazioni.

La spia lampeggia sul quadro della strumentazione per informarvi della situazione.

Quando il cavo di traino è occupato, senza che sia trainato alcun rimorchio (portabici, portabagagli con illuminazione, ecc.), la funzione può attivarsi in condizioni di guida particolari, come in caso di ormaiamento.

Rischio di decelerazione del veicolo.

Assistenza alla partenza in salita

A seconda della pendenza, il sistema assiste il conducente quando si affronta una salita. Impedisce al veicolo di indietreggiare, intervenendo sul serraggio automatico dei freni, quando il conducente alza il piede dal pedale del freno per azionare l’acceleratore.

Funzionamento del sistema

Funziona esclusivamente quando la leva del cambio si trova in posizione diversa da N o P e il veicolo è completamente fermo (pressione del pedale del freno).

Il sistema tiene fermo il veicolo per circa 2 secondi. In seguito, i freni si allentano (il veicolo procede in funzione della pendenza).

Il sistema di assistenza alla partenza in salita non può totalmente impedire al veicolo di indietreggiare in tutti i casi (forti pendenze…).

Il conducente può comunque azionare il pedale del freno e impedire quindi al veicolo di indietreggiare.

L’assistenza alla partenza in salita non deve essere usata per un arresto prolungato: usate il pedale del freno.

Questa funzione non è concepita per immobilizzare il veicolo in maniera permanente.

Se necessario, usate il pedale del freno per fermare il veicolo.

Il conducente deve prestare particolare attenzione ai fondi sdrucciolevoli o poco aderenti.

Pericolo di gravi lesioni.

Ruote posteriori sterzanti

Per i veicoli che ne sono equipaggiati, questo sistema permette, con veicolo in marcia, di orientare le ruote posteriori in funzione delle condizioni di guida: a bassa velocità questo sistema privilegia la maneggevolezza, a velocità più elevata ottimizza la stabilità.

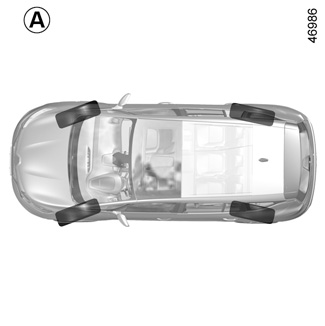

Durante la guida a bassa velocità, le ruote posteriori si orientano nel senso inverso delle ruote anteriori (figura A) in modo da migliorare la maneggevolezza del veicolo. Questo è utile quando si viaggia in città, su strade tortuose, nelle manovre di parcheggio...

Durante la guida a velocità più elevata, le ruote posteriori si orientano nello stesso senso delle ruote anteriori (figura B) al fine di ottimizzare la stabilità del veicolo. È utile quando si cambia direzione, in una curva...

Nota: la configurazione del sistema (reattività ecc.) dipende dalla modalità selezionata nel menu «MULTI-SENSE» MULTI-SENSE.

Anomalie di funzionamento

- Se la spia © con il messaggio «Servosterzo controllare» si accende sul quadro della strumentazione: rivolgetevi alla Rete del marchio.

- Se la spia ® con il messaggio «Guasto servosterzo» si accende sul quadro della strumentazione, ciò che indica un guasto nel sistema.

® impone un arresto tassativo ed immediato compatibilmente con le condizioni del traffico. Rivolgetevi alla Rete del marchio.

In caso di urto sull’infrastruttura del veicolo (esempio: contatto con un paracarro, un marciapiede o altri tipi di arredo urbano) potete danneggiare il veicolo (deformazione di un asse).

Per evitare qualsiasi rischio di incidente, fate controllare il vostro veicolo dalla Rete del marchio.
