ILLUMINAZIONI E SEGNALAZIONI ESTERNE

  • 1
  • 2
  • 3
  • 4
  • 5

š Luci di posizione

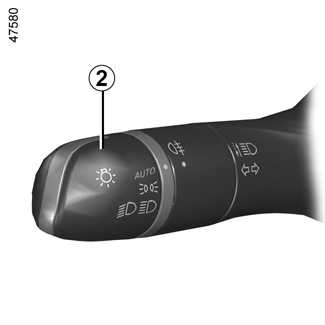

Ruotate l’anello 2 fino alla comparsa del simbolo in corrispondenza del riferimento 3:

Questa spia si accende sul quadro della strumentazione.

Funzione accensione running lights

Le luci diurne si accendono automaticamente senza agire sulla levetta 1 all’avviamento del motore e si spengono allo spegnimento del motore.

k Luci anabbaglianti

Funzionamento manuale

Ruotate l’anello 2 fino alla comparsa del simbolo in corrispondenza del riferimento 3: Questa spia si accende sul quadro della strumentazione.

Funzionamento automatico

(a seconda della versione del veicolo)

Ruotate l’anello 2 fino alla comparsa del simbolo AUTO in corrispondenza del riferimento 3: con motore acceso, le luci anabbaglianti si accendono o si spengono automaticamente in funzione della luminosità esterna, senza dover agire sulla levetta 1.

A seconda della versione del veicolo, le luci anabbaglianti si accendono automaticamente dopo diverse passate delle spazzole del tergivetro.

Regolazione dell’altezza dei fari

La regolazione dei fari è automatica in funzione del carico del veicolo.

Il design delle luci anabbaglianti consente di guidare in un paese in cui la direzione del traffico è opposta a quella del proprio paese in cui il veicolo è stato originariamente venduto senza che sia necessaria alcuna modifica.

á Luci abbaglianti

Con il motore acceso e le luci anabbaglianti accese, premete la levetta 1. Questa spia si accende sul quadro della strumentazione.

Per tornare in posizione luci anabbaglianti, spostate nuovamente la levetta 1 verso di voi.

Alla disattivazione delle luci abbaglianti, le luci anabbaglianti tornano in posizione iniziale.

Luci abbaglianti automatiche

A seconda del veicolo, questo sistema accende e spegne automaticamente le luci abbaglianti. La funzione utilizza una telecamera posta dietro il retrovisore interno per individuare i veicoli che precedono e quelli provenienti in senso inverso.

Le luci abbaglianti si accendono automaticamente se:

- la luminosità esterna è scarsa;

- non viene rilevato nessun altro veicolo o fonte di illuminazione;

- la velocità del veicolo è superiore a 40 km/h circa.

In assenza di una delle condizioni di cui sopra, il sistema riattiva le luci anabbaglianti.

Nota: accertatevi che il parabrezza non sia oscurato (da sporcizia, fango, neve, condensa, ecc.).

Per attivare le luci abbaglianti automatiche, ruotare la ghiera 2 fino a quando il simbolo AUTO 3appare opposto al punto di riferimento.

La spia compare sul quadro della strumentazione.

In determinate condizioni il funzionamento del sistema può essere disturbato. In particolare:

- le condizioni climatiche estreme (pioggia, neve, nebbia, ecc.);

- parabrezza o videocamera ostruiti;

- quando un veicolo che segue o proviene in senso opposto possiede una illuminazione scarsamente visibile o schermata;

- regolazione non corretta dei fari anteriori;

- sistemi riflettenti;

- ...

Luci abbaglianti automatiche (continua)

Per disattivare le luci abbaglianti automaticheruotare la ghiera 2 su una posizione diversa da AUTO.

La spia si spegne sul quadro della strumentazione.

Nota: spingendo la levetta 1, viene disattivata la funzione di comando automatico delle luci abbaglianti, la spia sul quadro della strumentazione si spegne, e il veicolo inserisce le luci abbaglianti.

anomalie di funzionamento

Quando compare il messaggio «Automatismo luci controllare» sul quadro della strumentazione, il sistema è disattivato.

Rivolgetevi alla Rete del marchio.

L’utilizzo, durante le ore notturne, di un sistema di navigazione portatile nella zona del parabrezza posto sotto la telecamera comporta il rischio di disturbare il funzionamento del sistema «luci abbaglianti automatiche» (rischio di riflessi sul parabrezza).

Il sistema «luci abbaglianti automatiche» non può in alcun caso sostituire la vigilanza e la responsabilità del conducente per ciò che concerne l’illuminazione del veicolo e il suo adattamento alle condizioni di luminosità, visibilità e traffico.

Luci abbaglianti adattive

A seconda del veicolo, le luci abbaglianti adattive sono divise in diversi tratti di segmenti verticali indipendenti. Questa funzione utilizza una telecamera 4 posta dietro il retrovisore interno per individuare i veicoli che precedono e quelli provenienti in senso inverso.

Nota: accertatevi che il parabrezza non sia oscurato (da sporcizia, fango, neve, condensa, ecc.).

Quando viene rilevato un veicolo, i segmenti che illuminano questa zona vengono spenti automaticamente in modo da non abbagliare.

Attivazione

Veicoli dotati di schermo multimediale 5

Consultare il libretto di istruzioni per attivare o disattivare le luci abbaglianti adattive.

Attivare o disattivare “Fascio luminoso adattivo”.

Le luci abbaglianti si accendono automaticamente se:

- la luminosità esterna è scarsa;

- se la velocità del veicolo è superiore alla soglia.

In assenza di una delle condizioni di cui sopra, il sistema riattiva le luci anabbaglianti.

Nota: di notte, nelle zone urbane con illuminazione stradale, le luci abbaglianti adattive sono spente automaticamente.

Il sistema “luci abbaglianti adattive” non può in alcun caso sostituire la vigilanza e la responsabilità del conducente per ciò che concerne l’illuminazione del veicolo e il suo adattamento alle condizioni di luminosità, visibilità e traffico.

Per attivare le luci abbaglianti adattive, ruotare la ghiera 2 fino a quando il simbolo AUTO 3appare opposto al punto di riferimento.

La spia si illumina di bianco sul quadro della strumentazione.

Particolarità

L’illuminazione adattiva delle luci abbaglianti è adatta per la modalità di guida selezionata (My Sense/ECO/Comfort/Notizie Sportive). I limiti di velocità per l’attivazione e disattivazione sono diversi:

- In modalità My Sense, ECO o Comfort, le luci abbaglianti adattive si accendono se la velocità del veicolo è superiore a circa 40 km/h e si spengono quando la velocità è inferiore a 20 km/h.

L’intensità delle luci abbaglianti si adatta alla velocità del veicolo in queste modalità e tra questi limiti.

- In modalità Sport, le luci abbaglianti adattive si accendono se la velocità del veicolo è superiore a circa 40 km/h e si spengono quando la velocità è inferiore a 30 km/h.

In determinate condizioni il funzionamento del sistema può essere disturbato. In particolare:

- le condizioni climatiche estreme (pioggia, neve, nebbia, ecc.);

- parabrezza o videocamera ostruiti;

- quando un veicolo che segue o proviene in senso opposto possiede una illuminazione scarsamente visibile o schermata;

- regolazione non corretta dei fari anteriori;

- sistemi riflettenti;

- ...

Spegnimento delle luci

Le luci si spengono automaticamente dopo l’arresto del motore, all’apertura della porta del conducente o alla chiusura del veicolo. In questo caso, al successivo avviamento del motore, le luci si riaccenderanno secondo la posizione dell’anello 2.

Nota: nel caso in cui le luci antinebbia siano accese, le luci non si spengono automaticamente.

Segnalazione acustica di dimenticanza luci accese

Nel caso in cui le luci siano state accese dopo lo spegnimento del motore, all’apertura della porta conducente risuona un segnale acustico per segnalarvi che le luci sono rimaste accese.

anomalie di funzionamento

Quando compare il messaggio «Controllo luci» accompagnato dalla spia ©, e la spia k lampeggia sul quadro della strumentazione, significa che vi è un guasto nel sistema di illuminazione.

Rivolgetevi al Rappresentante del marchio.

Funzione di cortesia e di arrivederci

(a seconda della versione del veicolo)

Quando la funzione è attivata, le luci diurne e le luci di posizione posteriori si accendono automaticamente al rilevamento della carta o allo sbloccaggio del veicolo.

Esse si spengono automaticamente:

- circa un minuto dopo la loro accensione;

- all’avviamento del motore, secondo la posizione della levetta dell’illuminazione;

oppure

- al bloccaggio del veicolo.

Attivazione/disattivazione della funzione

Per l’attivazione o disattivazione del benvenuto esterno, consultare il libretto d’istruzioni multimediale.

Selezionate «ON» o «OFF».

Funzione «luci esterne follow me home»

Questa funzione consente di accendere momentaneamente le luci di posizione e le luci anabbaglianti (es. per illuminare l’apertura del portone).

Con il motore arrestato e le luci spente, la 2 ghiera in posizione AUTO, tirare la levetta 1 verso di voi: le luci di posizione e le luci anabbaglianti si accendono per circa 30 secondi unitamente alle spie š e k sul quadro della strumentazione.

Per prolungare questa durata, potete tirare la leva fino a quattro volte (tempo totale limitato a circa due minuti).

Sul quadro della strumentazione appare il messaggio di conferma «illuminazione inserita _ _ _» seguito dal tempo rimanente. Potete poi chiudere a chiave il vostro veicolo.

Per spegnere le luci prima dello spegnimento automatico, ruotare la ghiera 2 in una posizione qualsiasi, quindi riportarlo nella posizione AUTO.

Luce antinebbia posteriore

Fate ruotare l’anello centrale 6 della levetta fino a portare il simbolo in corrispondenza del riferimento 3, quindi rilasciatelo.

Il funzionamento dipende dalla posizione di illuminazione esterna selezionata, con accensione della relativa spia sul quadro della strumentazione.

Non dimenticate di spegnere queste luci quando non è più necessario al fine di non infastidire gli altri automobilisti.

Spegnimento

Fare nuovamente ruotare la ghiera centrale 6 fino a portare il riferimento 3 in posizione opposta al simbolo della luce fendinebbia che si desidera disinserire. La spia corrispondente si spegne sul quadro della strumentazione.

Lo spegnimento delle luci esterne provoca anche lo spegnimento delle luci antinebbia posteriori.

Con nebbia, neve o in caso di trasporto di oggetti che oltrepassino il tetto, l’accensione automatica delle luci non è sistematica.

L’accensione delle luci antinebbia continua ad essere a discrezione del conducente: le spie sul quadro della strumentazione indicano se sono accese (spia accesa) o spente (spia spenta).
